Die Zeichnung, bevor Sie sie gezeichnet hätten.
Isovio Draw liest Ihr STEP-Modell, erkennt die Teilart und erstellt die komplette Werkstattzeichnung – Ansichten, Schnitte, Abwicklung und Bemassung nach ISO. Sie prüfen, Isovio zeichnet.

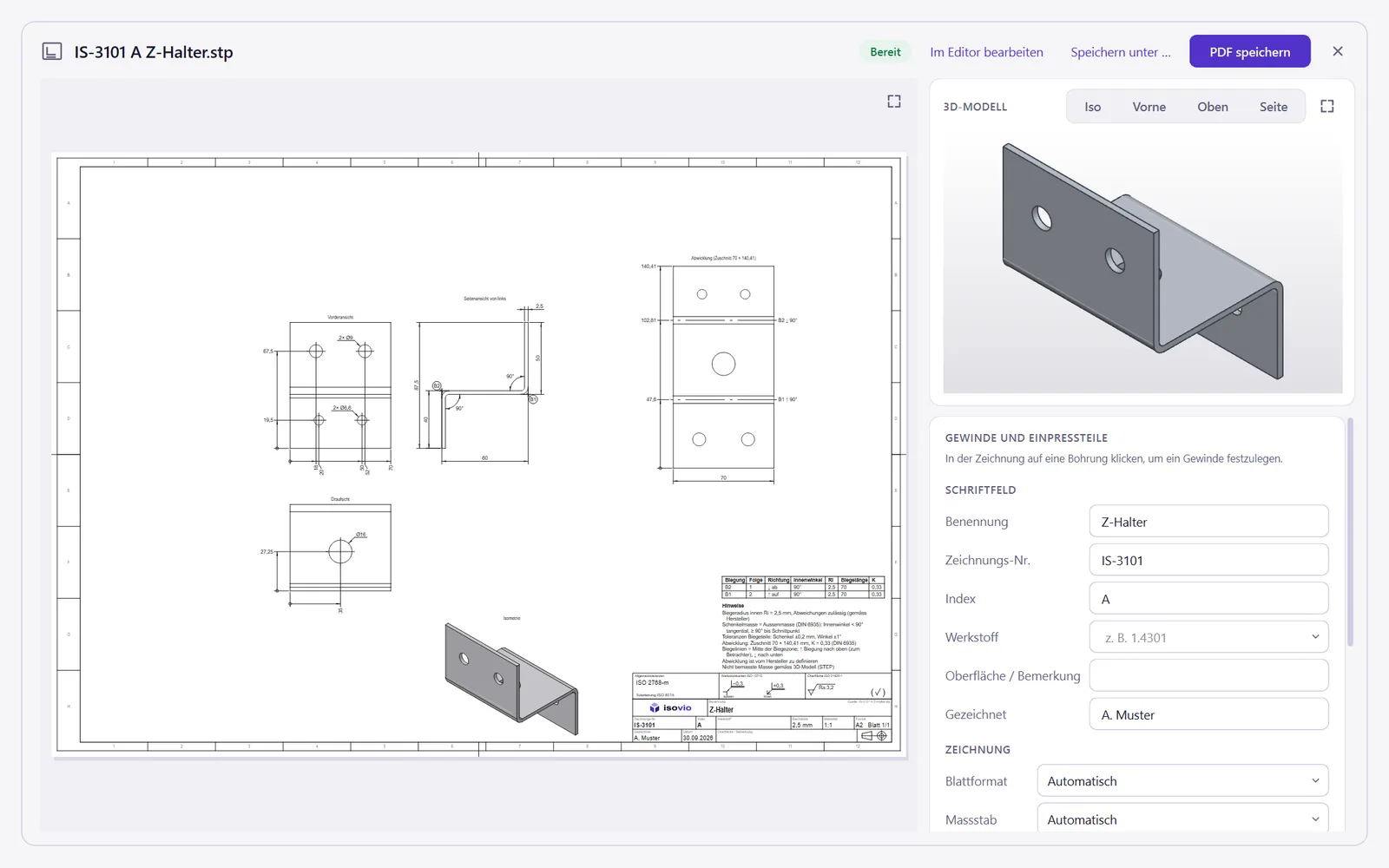

Blechteile mit allem, was die Biegerei braucht
Isovio erkennt Schenkel, Biegungen und Blechdicke. Die Abwicklung rechnet mit dem K-Faktor Ihrer Haustabelle oder nach DIN 6935.
- Schenkelmasse als Aussen- oder Innenmasse nach DIN 6935
- Abwicklung mit Biegelinien, Richtung und Zuschnittgrösse
- Biegetabelle mit Reihenfolge, Innenwinkel, Radius und K
- Löcher im Schenkel bemasst in der Abwicklung ab den Aussenkanten

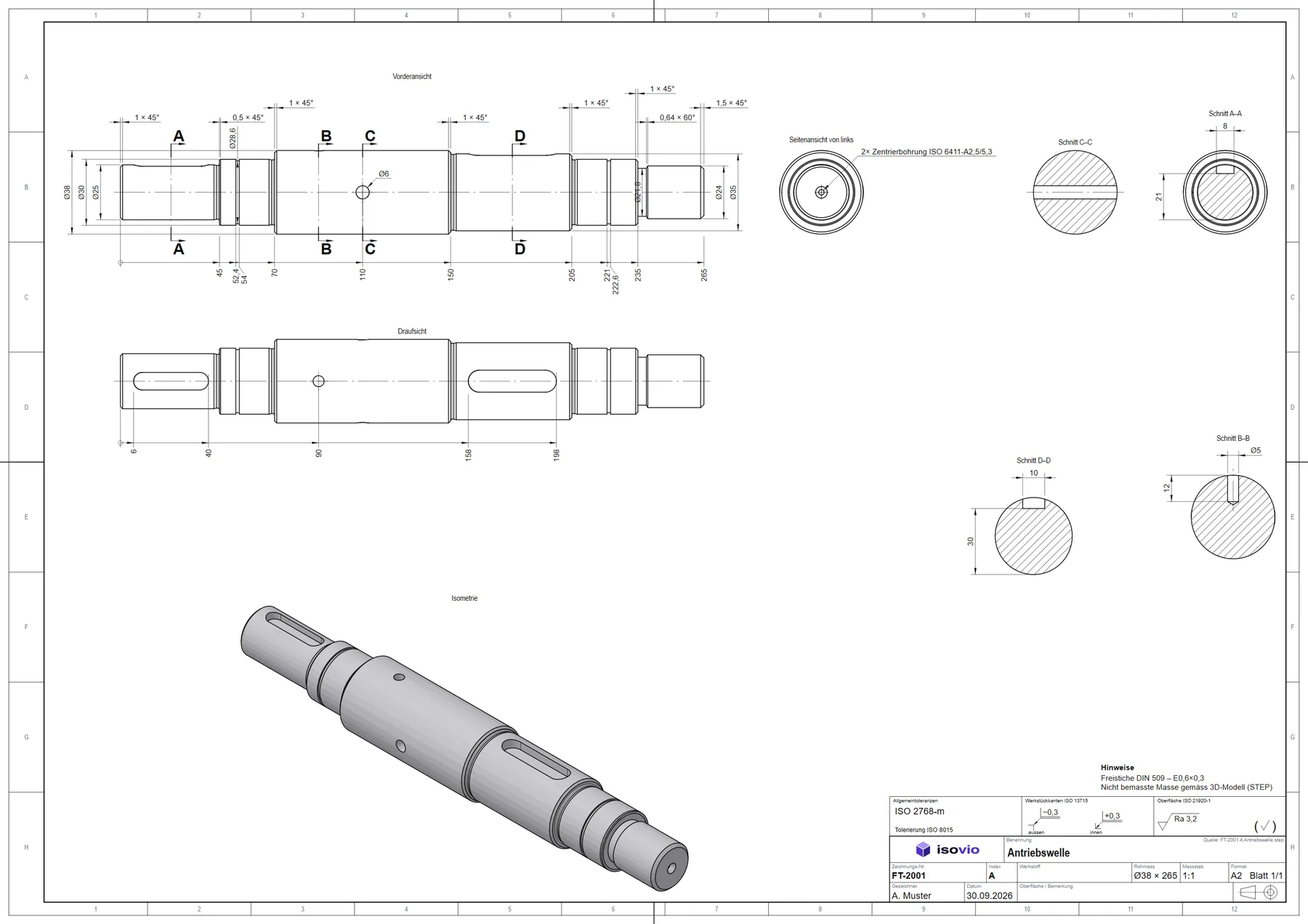

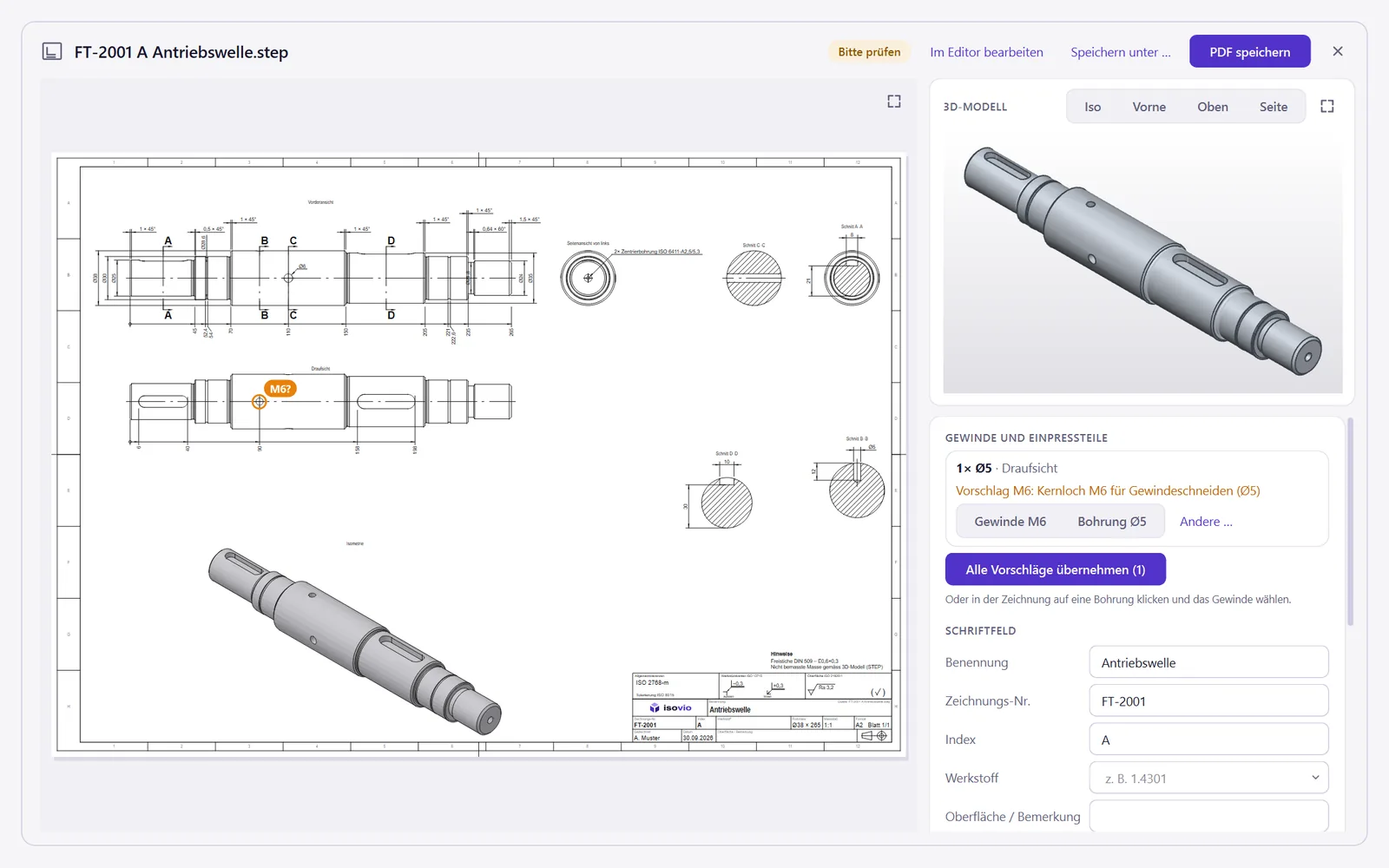

Drehteile mit Schnitten, Freistichen und Passungen
Wellen werden liegend gezeichnet, Absätze als Kette bemasst, Passfedernuten im Querschnitt, Freistiche nach DIN 509.
- Lange Teile unterbrochen dargestellt (ISO 128-30) statt verkleinert
- Gewinde erkannt und nach ISO 6410 dargestellt
- Passungen nach ISO 286 per Klick, mit Passmass-Tabelle

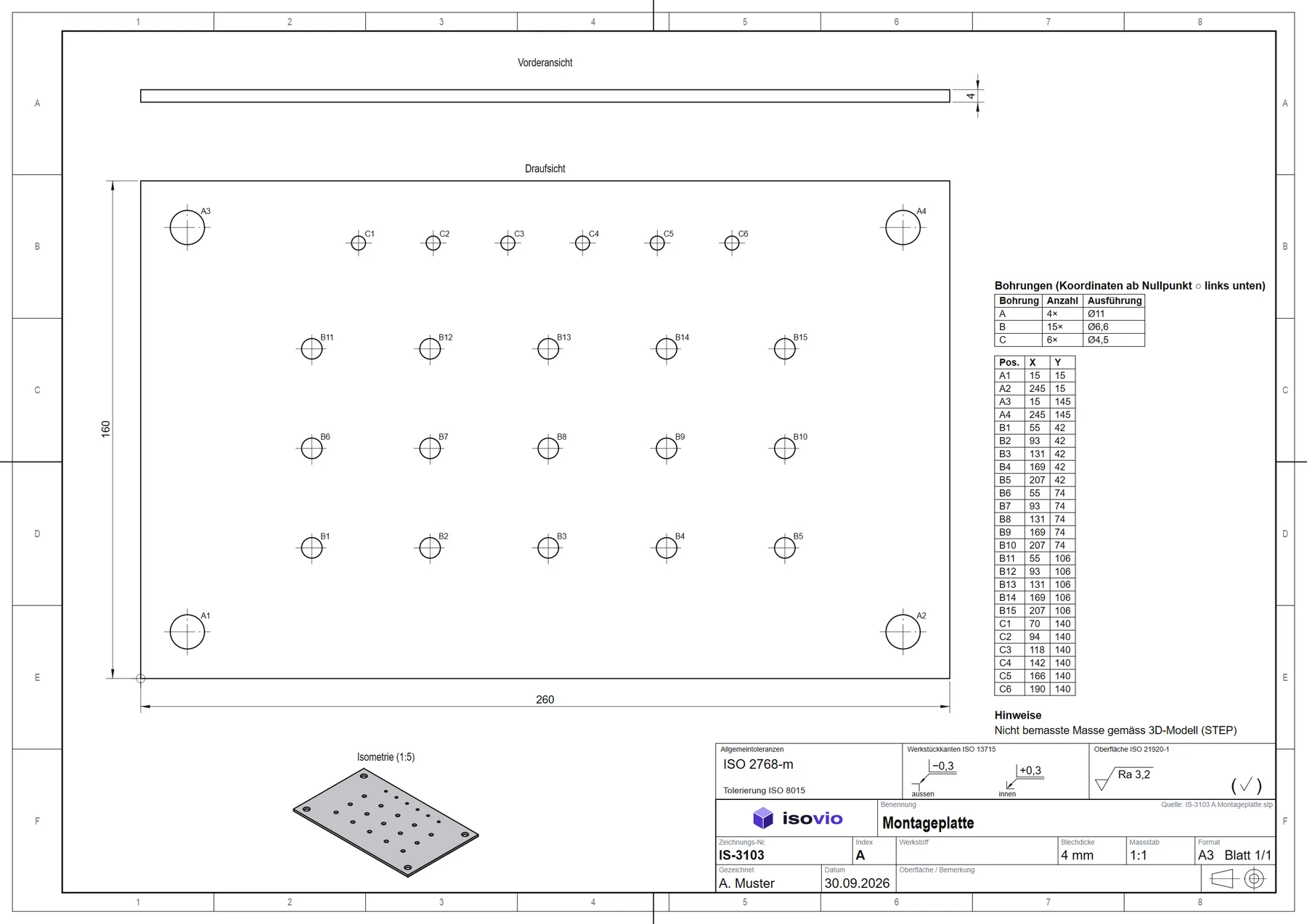

Platten mit vielen Bohrungen: Koordinatentabelle
Ab zwölf Bohrungen stellt Isovio auf Koordinatenbemassung um: gleiche Bohrungen als Gruppe, jede mit ihrer Kennung, X und Y in der Tabelle.
- Gruppen A, B, C … für Bohrung, Senkung, Gewinde
- Nullpunkt links unten, Werte nach ISO 129-1
- Grösseres Blatt damit jede Kennung lesbar bleibt

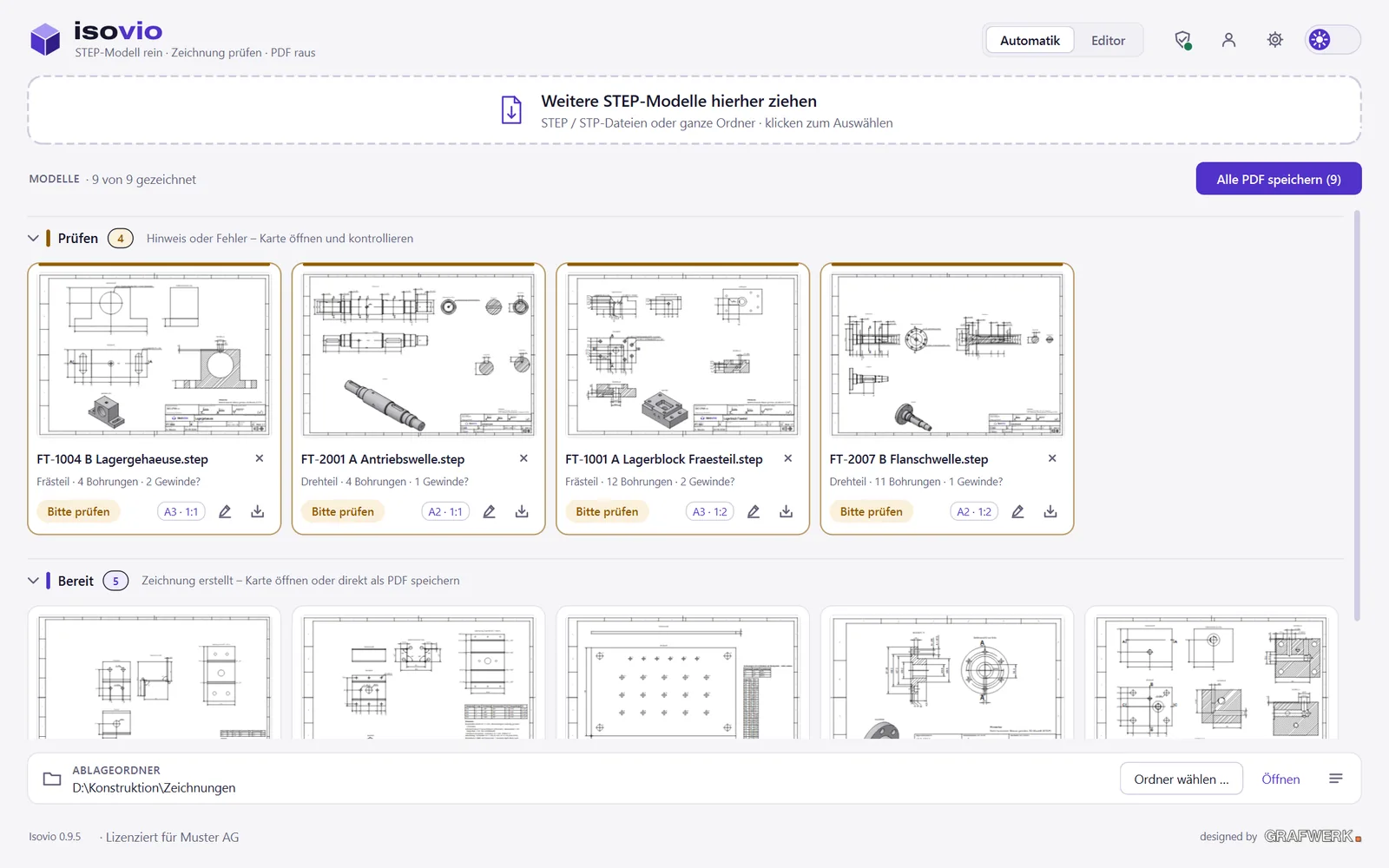

Ganze Ordner auf einmal
Ziehen Sie hunderte Modelle hinein. Isovio zeichnet parallel, sortiert nach «prüfen» und «bereit» und speichert alle PDFs mit einem Klick.
- Hinweise zu Gewinden, Passungen und Unklarem – nichts rutscht durch
- Schriftfeld mit Ihrem Logo, Werkstoff, Zeichner und Index

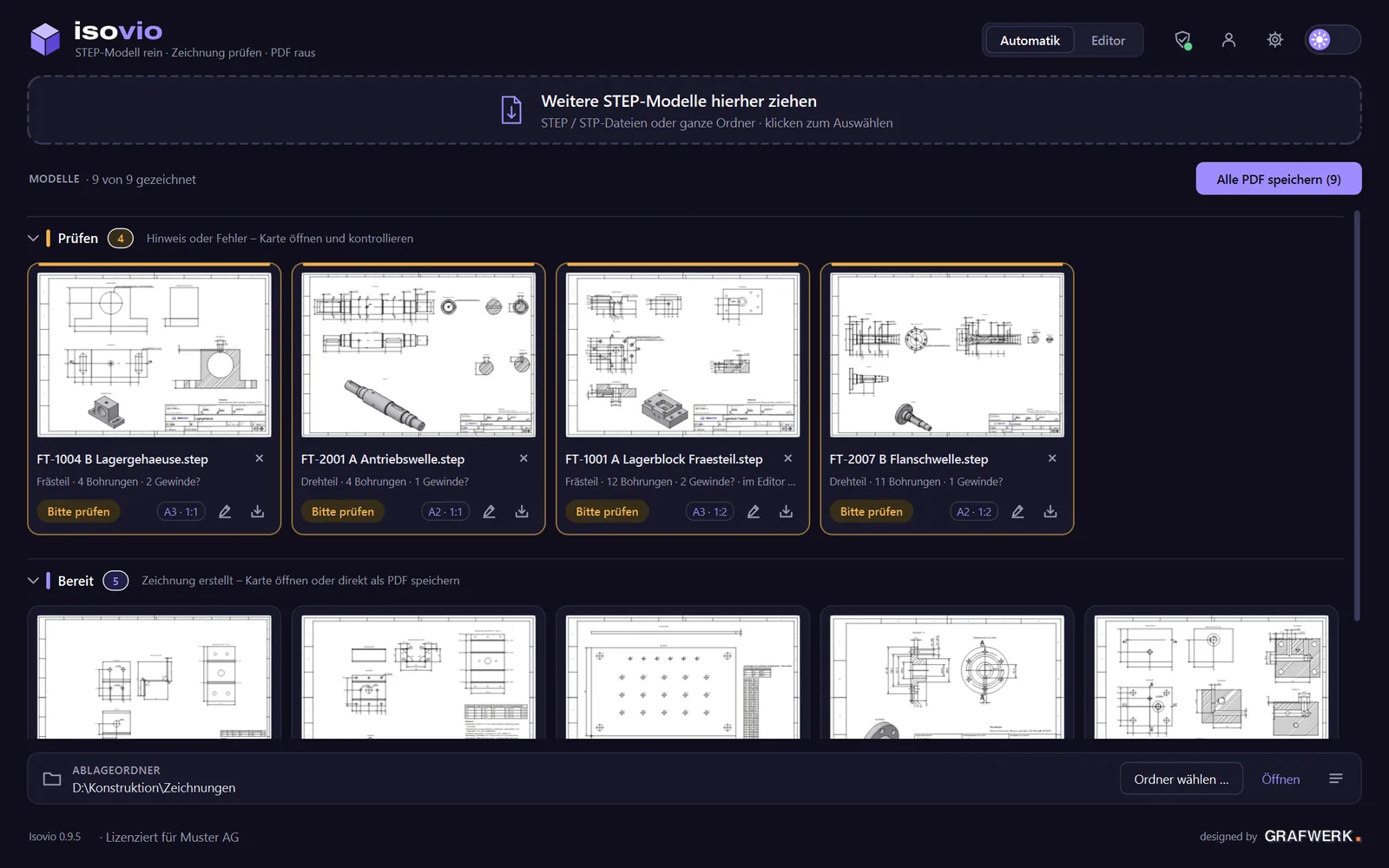

- Dunkles Thema für lange Tage am Bildschirm
Die nächste Zeichnung macht sich selbst.
30 Tage kostenlos testen, alle Funktionen, ohne Kreditkarte.
