Isovio Edit
Die letzten zehn Prozent – in Ihrer Hand.
Isovio Edit öffnet jede automatische Zeichnung in einem Editor. Masse verschieben, ergänzen und tolerieren, Normsymbole setzen, Ansichten ordnen – verknüpft mit dem STEP-Modell.

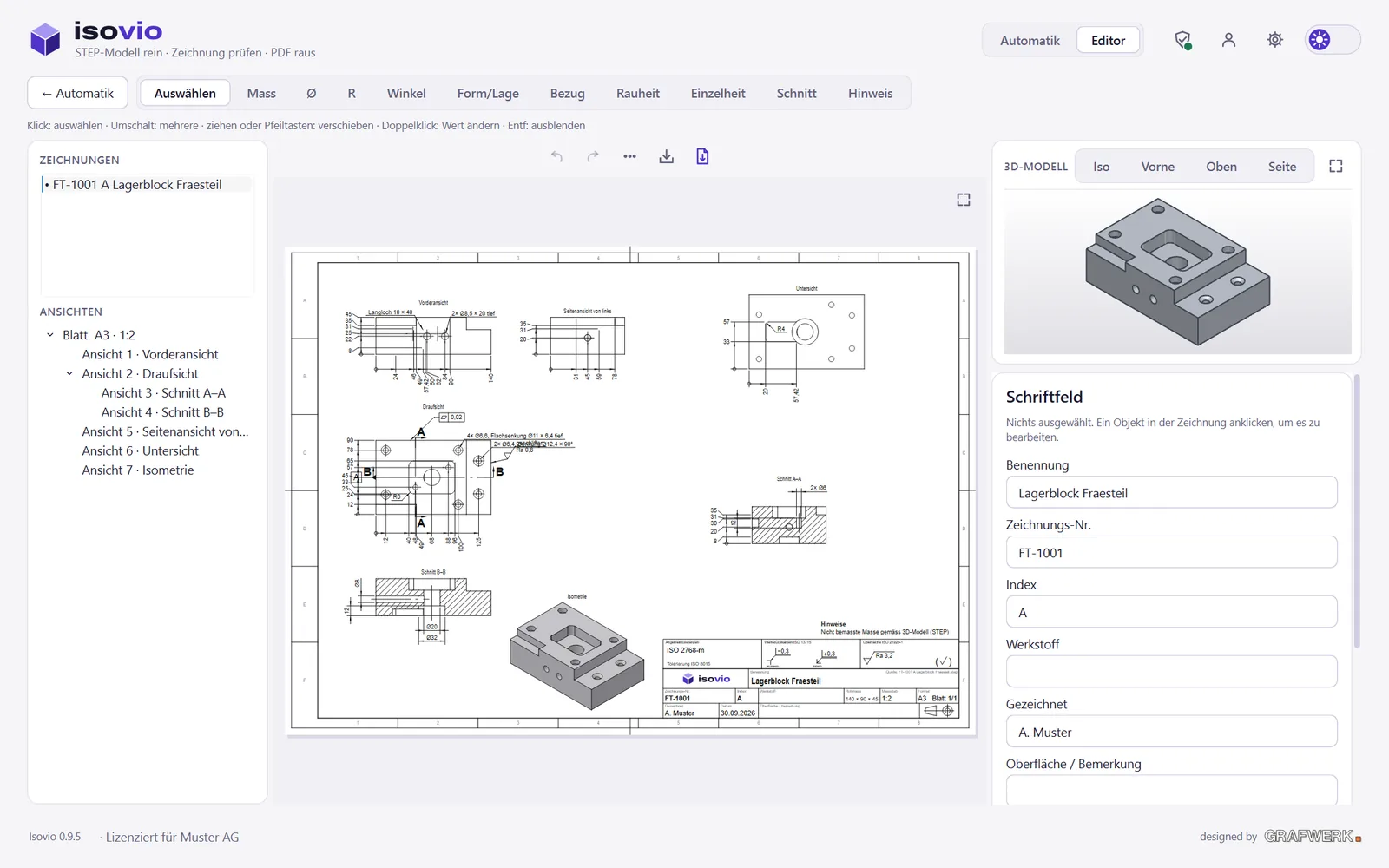

Ein Editor, der die Norm kennt
Jedes Objekt der Zeichnung ist anklickbar. Ansichten bleiben in der Flucht und lassen sich nur auseinanderschieben – wie in einem grossen CAD.
- Masse verschieben, ausblenden, Wert und Toleranz ändern
- Eigene Masse linear, Ø, Radius, Winkel – mit Fangpunkten
- Schnitte und Einzelheiten selbst setzen, aus dem 3D-Modell berechnet
- Rückgängig für jeden Schritt, Speichern als .fdw
Isovio

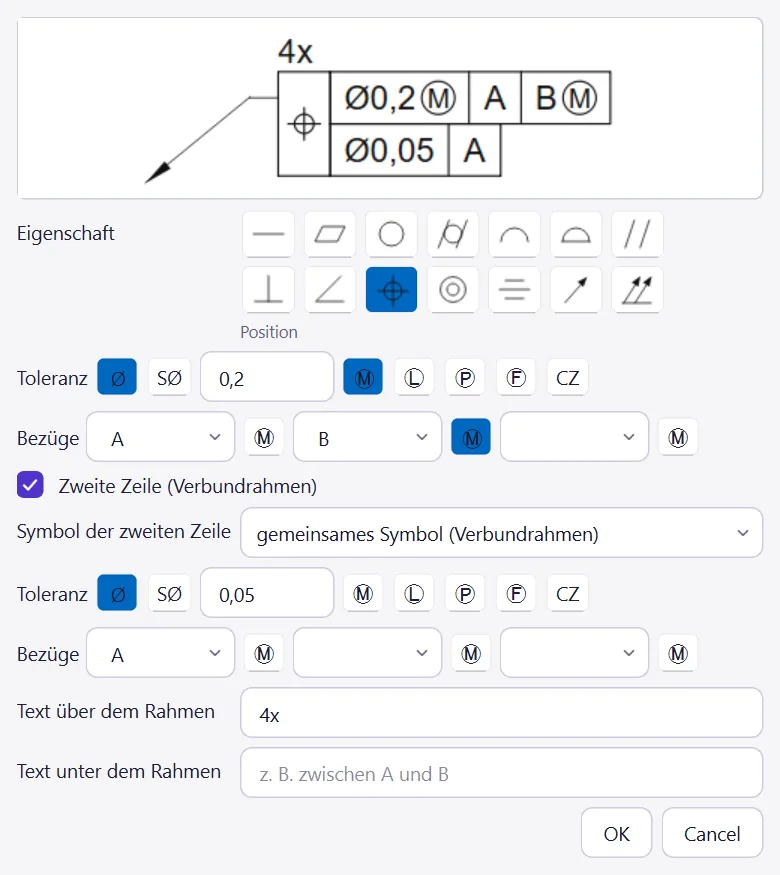

Form- und Lagetoleranzen wie im grossen CAD
Symbolpalette, Toleranzzone Ø/SØ, Modifikatoren Ⓜ Ⓛ Ⓟ Ⓕ, drei Bezüge und Verbundrahmen – mit Vorschau und Normhinweisen nach ISO 1101.
- Bezüge nach ISO 5459, gefüllt oder offen
- Normprüfung Formtoleranz ohne Bezug, Lage mit Bezug
Form- und Lagetoleranz

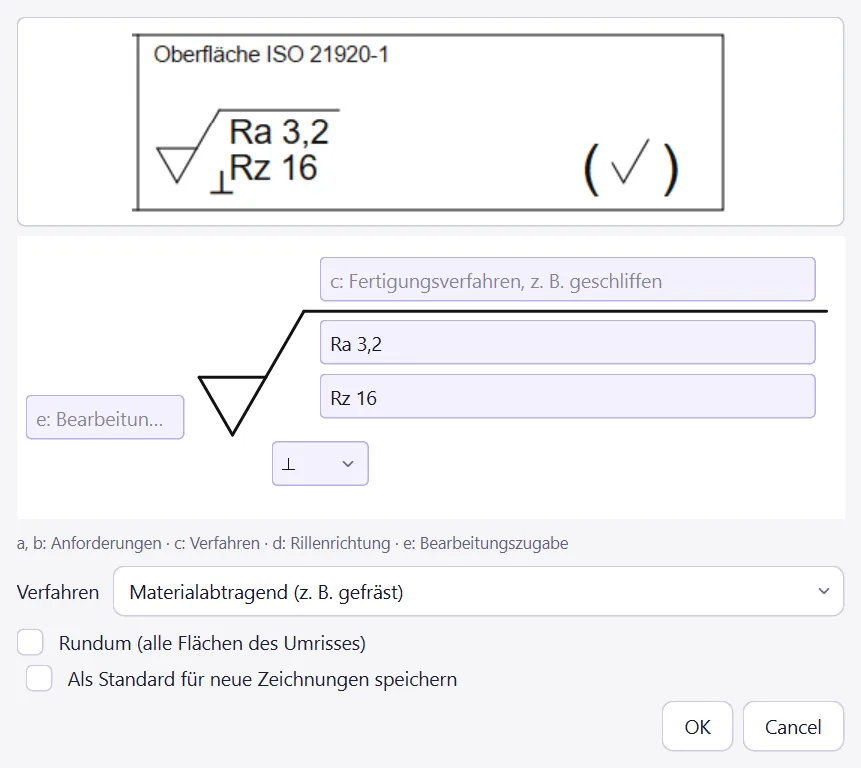

Rauheit mit jedem Feld der Norm
Die Eingabefelder sitzen direkt am Symbol: Anforderungen a und b, Verfahren c, Rillenrichtung d, Bearbeitungszugabe e – nach ISO 21920.
- Werkstückkanten nach ISO 13715 mit oberem und unterem Grenzmass
- Allgemeinblock Toleranzen, Kanten und Oberfläche über dem Schriftfeld
Oberfläche
Die nächste Zeichnung macht sich selbst.
30 Tage kostenlos testen, alle Funktionen, ohne Kreditkarte.
