STEP rein. Zeichnung raus. Auch hunderte.

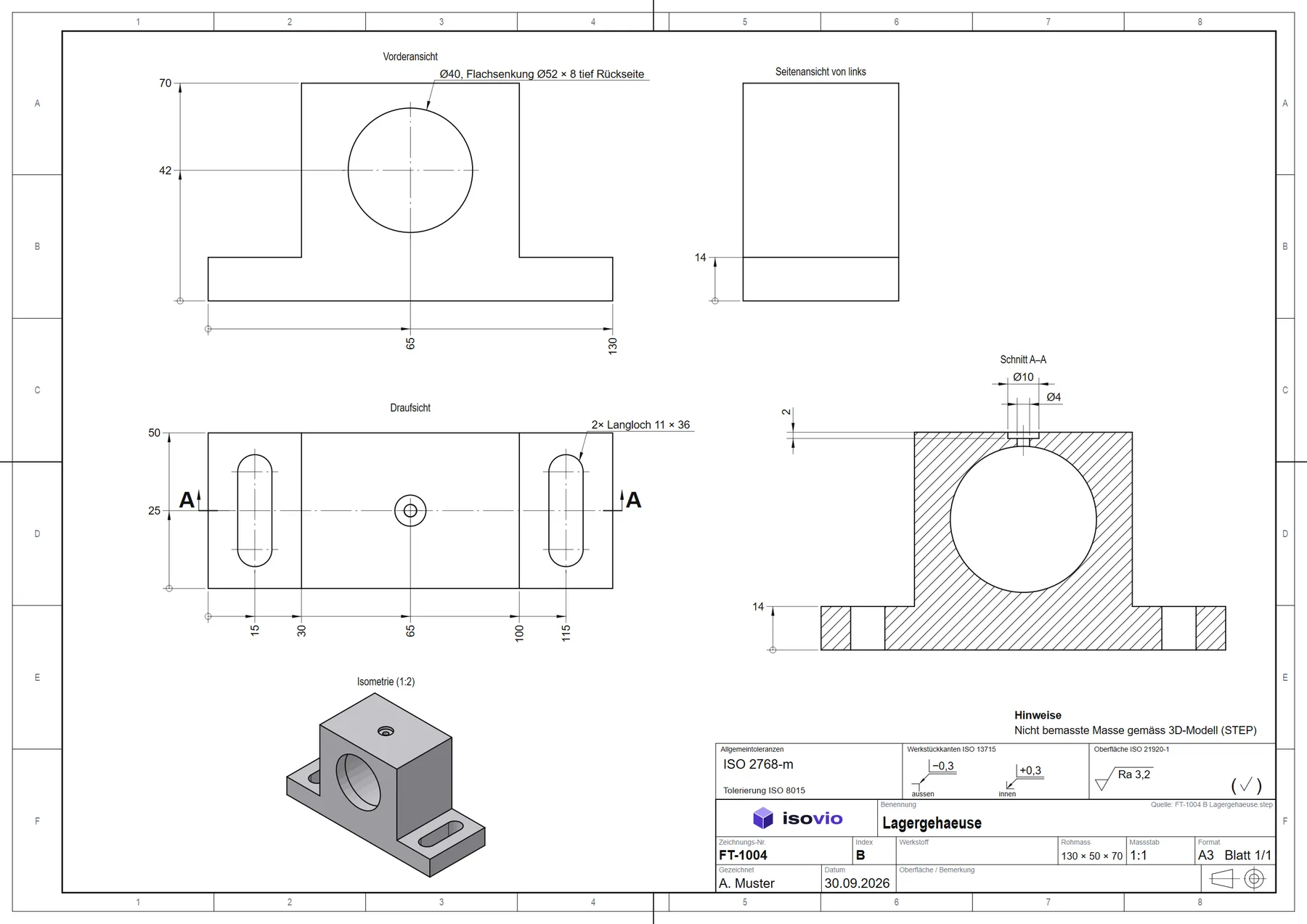

Für Modelle aus einem anderen CAD oder vom Kunden: Die Automatik liest STEP-Dateien oder ganze Ordner, erkennt Blech-, Fräs- und Drehteile und legt die Werkstattzeichnung selbst an. Sie prüfen, speichern alle als Isovio-Zeichnung und machen im Editor fertig, was einen Blick braucht. Teil der Lizenz Isovio Draw.
Ganze Ordner auf einmal
Ziehen Sie STEP-Dateien oder Ordner hinein. Isovio zeichnet parallel und zeigt jedes Teil als Karte, mit dem Status «prüfen» oder «bereit». «Alle speichern» legt jede Zeichnung als Isovio-Zeichnung (.fdw) neben das Modell. PDF ist ein Export.
- Hinweise zu Gewinden, Passungen und Unklarem, damit nichts durchrutscht
- Baugruppen die Einzelteile werden einzeln gezeichnet
- Schriftfeld mit Ihrem Logo, Werkstoff, Zeichner und Index
Jedes Teil im Detail prüfen
Eine Karte öffnet das Teil mit Zeichnung und 3D-Modell. Gewinde und Passungen bestätigen Sie per Klick. Was mehr braucht, öffnen Sie im Editor.
- 3D-Ansicht Modell drehen, verschieben, zoomen, neben der Zeichnung
- Weiter im Editor dieselbe Zeichnung, alle Werkzeuge

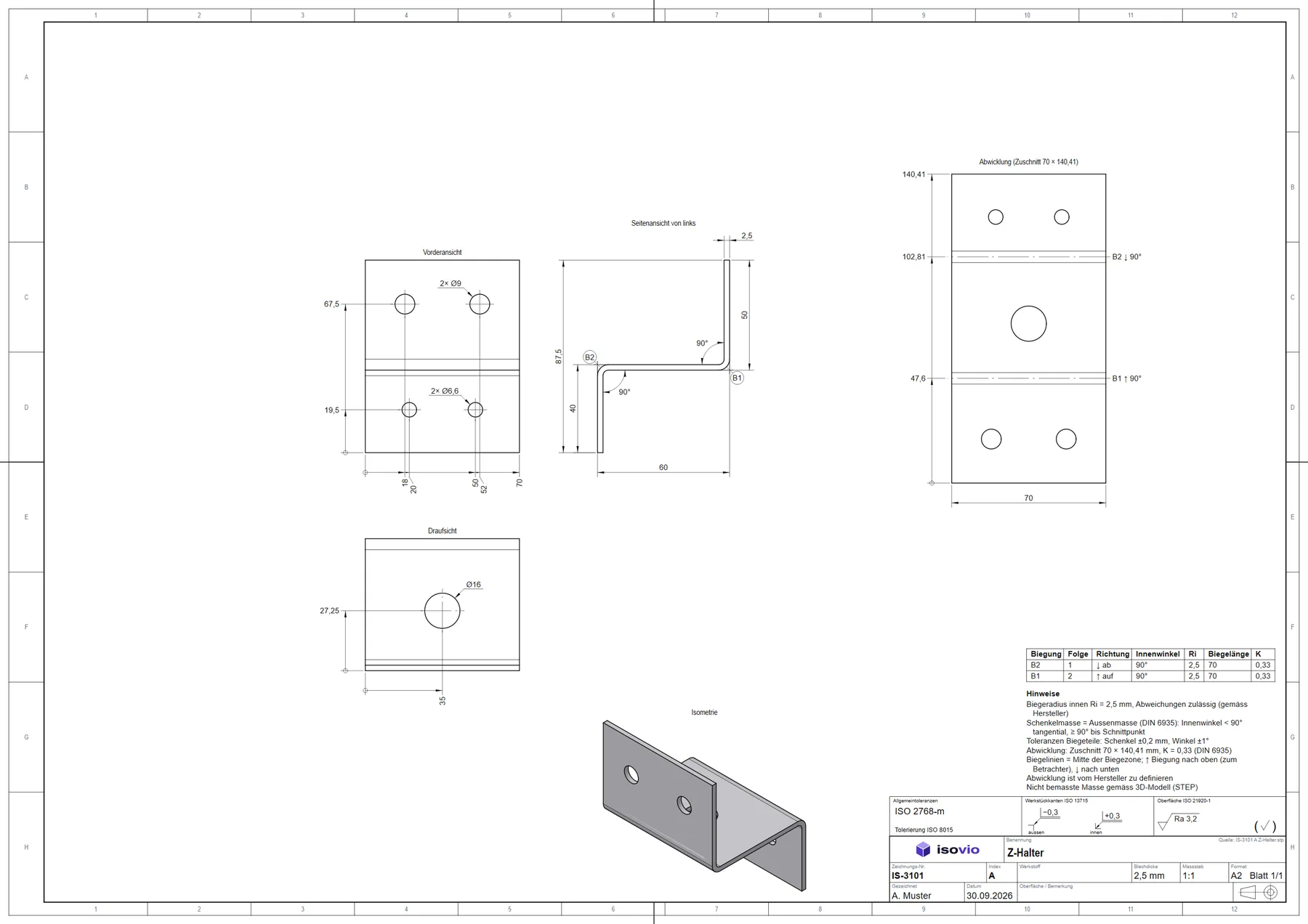

Blechteile mit allem, was die Biegerei braucht
Isovio erkennt Schenkel, Biegungen und Blechdicke. Die Abwicklung rechnet nach DIN 6935 mit dem K-Faktor aus Ihrer Haustabelle.
- Schenkelmasse als Aussen- oder Innenmasse nach DIN 6935
- Abwicklung mit Biegelinien, Richtung und Zuschnittgrösse
- Biegetabelle mit Reihenfolge, Innenwinkel, Radius und K
- Löcher im Schenkel bemasst in der Abwicklung ab den Aussenkanten
Drehteile mit Schnitten, Freistichen und Passungen
Wellen werden liegend gezeichnet, Absätze als Kette bemasst, Passfedernuten im Querschnitt, Freistiche nach DIN 509.
- Lange Teile unterbrochen dargestellt (ISO 128-30) statt verkleinert
- Gewinde erkannt und nach ISO 6410 dargestellt
- Passungen nach ISO 286 per Klick, mit Passmass-Tabelle
Platten mit vielen Bohrungen: Koordinatentabelle
Ab zwölf Bohrungen stellt Isovio auf Koordinatenbemassung um: gleiche Bohrungen als Gruppe, jede mit ihrer Kennung, X und Y in der Tabelle.
- Gruppen A, B, C … für Bohrung, Senkung, Gewinde
- Nullpunkt links unten, Werte nach ISO 129-1
- Grösseres Blatt damit jede Kennung lesbar bleibt
Testen Sie Isovio an einem eigenen Teil.
30 Tage kostenlos, alle drei Bereiche inklusive Design, ohne Kreditkarte.
