Der Zeichnungs-Editor, gebaut wie ein CAD.
Die Zeichnung entsteht direkt aus dem Teil oder der Baugruppe, oder die Automatik legt sie aus einem STEP-Modell an. Fertig wird sie im Editor: mit Befehlsband, Zeichnungsbaum, Toleranzen, Passungen und allen Normsymbolen. Teil der Lizenz Isovio Draw.

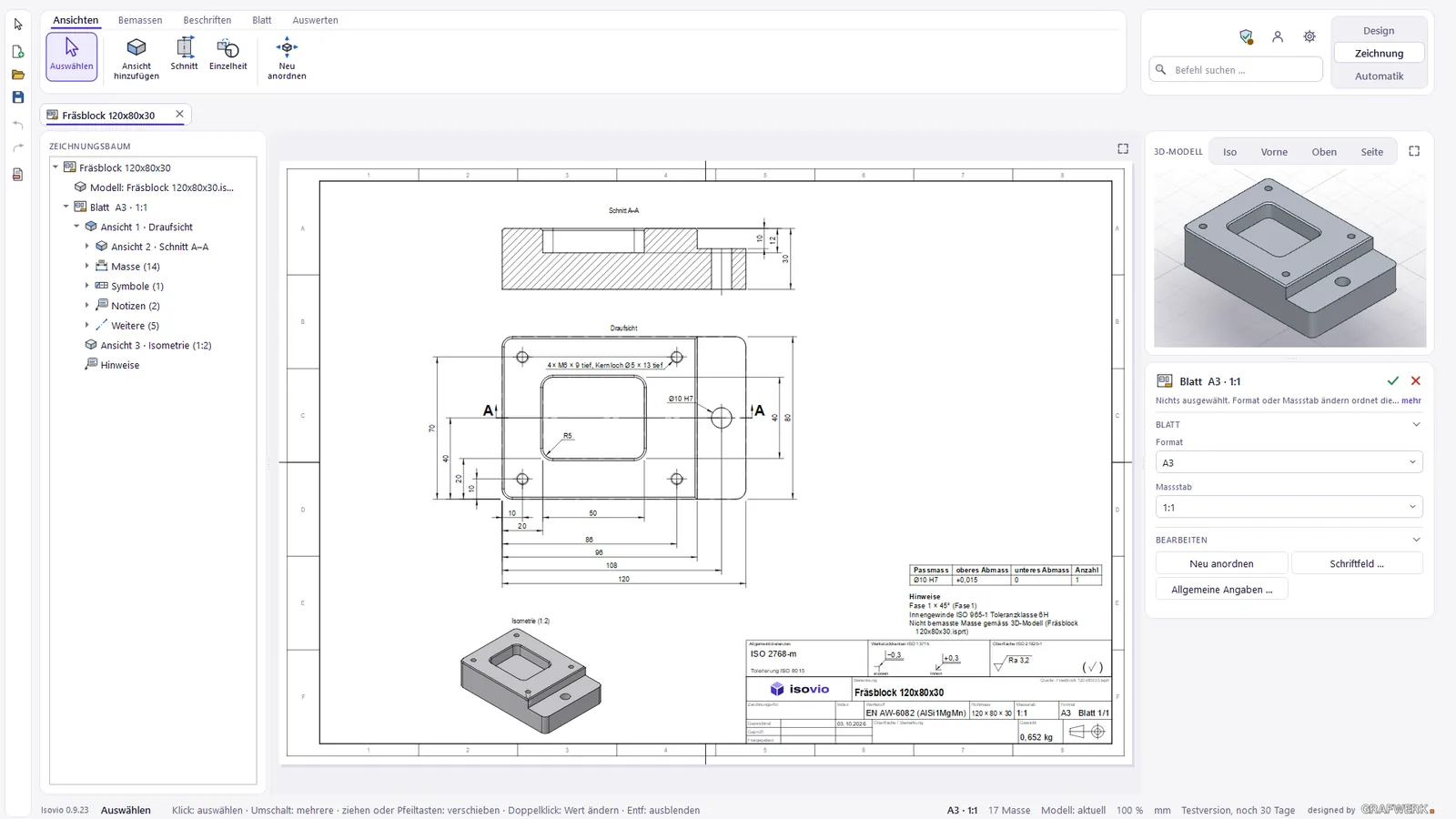

Ein Editor, wie man ihn vom CAD kennt
Oben das Befehlsband mit den Registern Ansichten, Bemassen, Beschriften, Blatt und Auswerten. Links der Zeichnungsbaum mit jeder Ansicht. Eingaben laufen über Masken, mehrere Zeichnungen liegen in Tabs nebeneinander.
- Befehlssuche Befehl eintippen statt im Band suchen
- Ansichten bleiben in der Flucht und lassen sich ordnen
- Eigene Schnitte und Einzelheiten aus dem 3D-Modell berechnet
- Änderungstabelle für den Änderungsstand auf dem Blatt

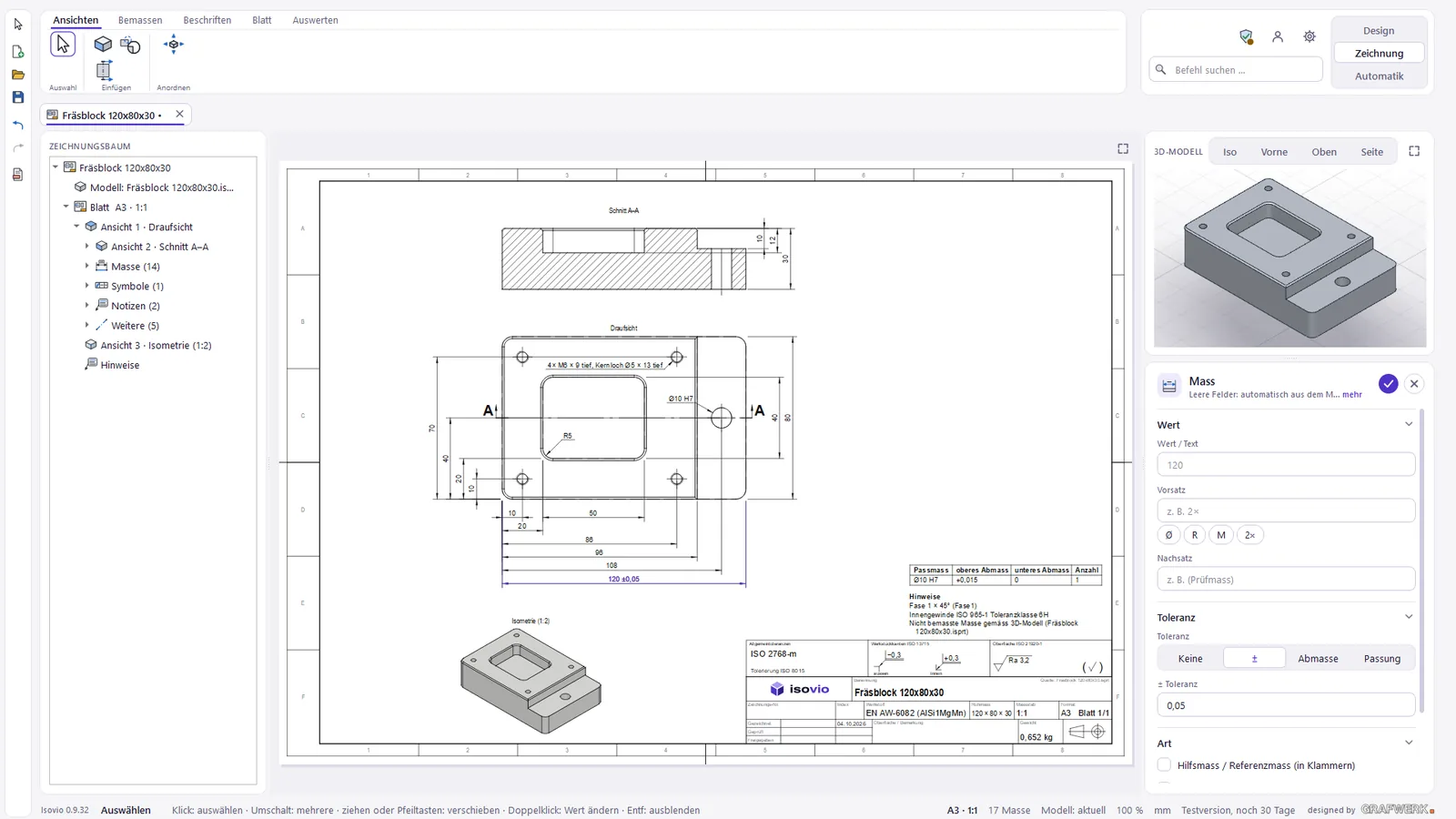

Toleranzen und Passungen nach Norm
Masse bekommen Abmasse oder eine Passung nach ISO 286. Form- und Lagetoleranzen setzen Sie nach ISO 1101 mit Bezügen, Rauheit nach ISO 21920, Werkstückkanten nach ISO 13715.
- Passungen nach ISO 286, direkt am Mass
- Allgemeinblock Toleranzen, Kanten und Oberfläche über dem Schriftfeld
Zeichnung und Teil bleiben synchron
Ändern Sie das Teil, zieht die Zeichnung nach. Masse, deren Kante es nicht mehr gibt, markiert Isovio als verwaist. Sie lassen sich neu verknüpfen, statt dass sie still falsch werden.
.fdw, PDF, DXF, SVG, PNG
Die Isovio-Zeichnung (.fdw) ist die Hauptdatei und bleibt bearbeitbar. Für die Werkstatt, den Kunden oder das ERP exportieren Sie PDF, DXF, SVG oder PNG.
Gratis-Viewer
Isovio-Zeichnungen (.fdw) und Isovio-PDFs ansehen und drucken, ganz ohne Lizenz. Gut für Werkstatt und AVOR.
Zeichnung aus Design
Aus einem Teil oder einer Baugruppe in Isovio Design mit einem Klick.
Zeichnung aus STEP
Die Automatik zeichnet fremde Modelle; im Editor machen Sie sie fertig.
Ihr Schriftfeld, Ihre Regeln

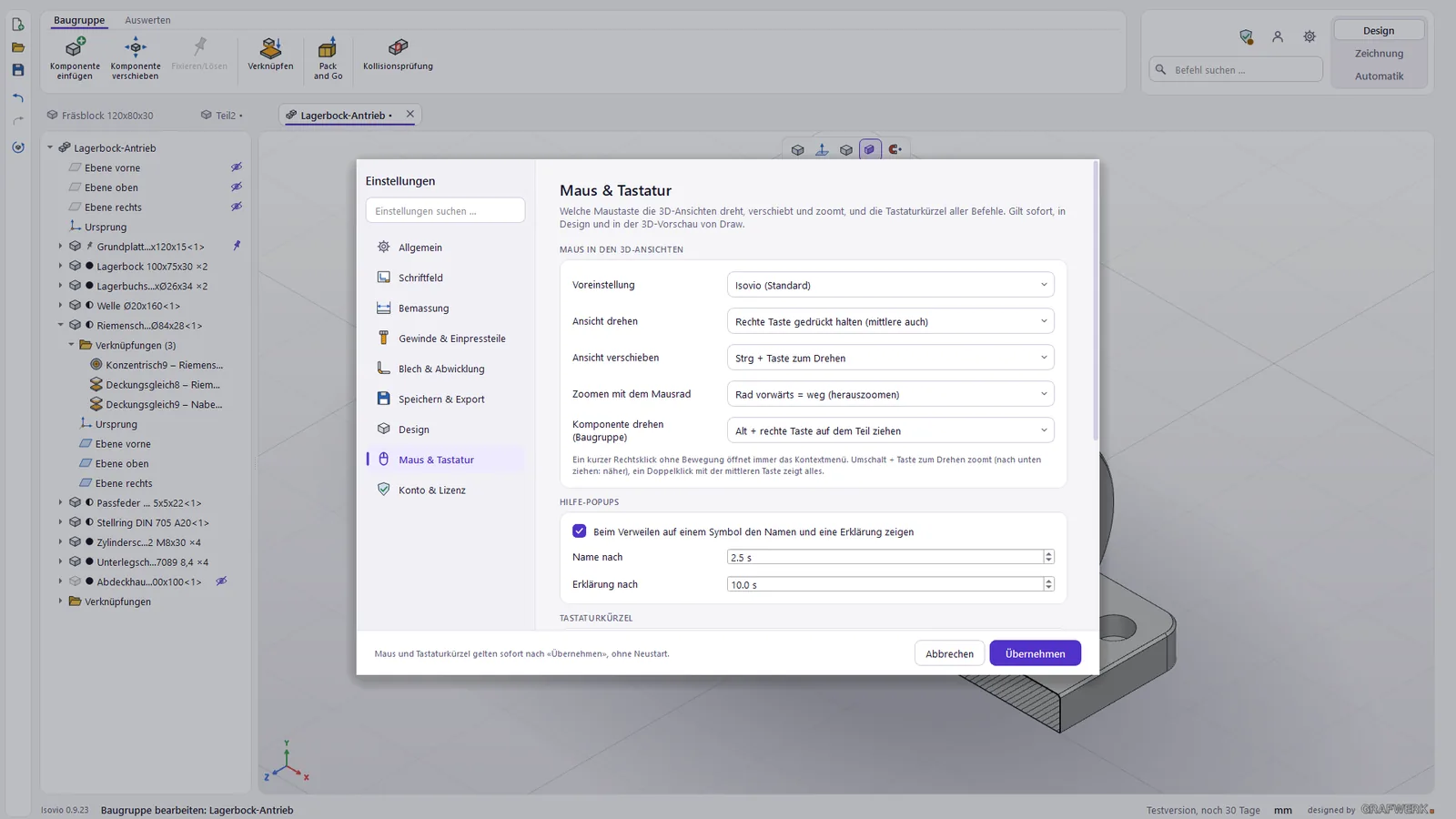

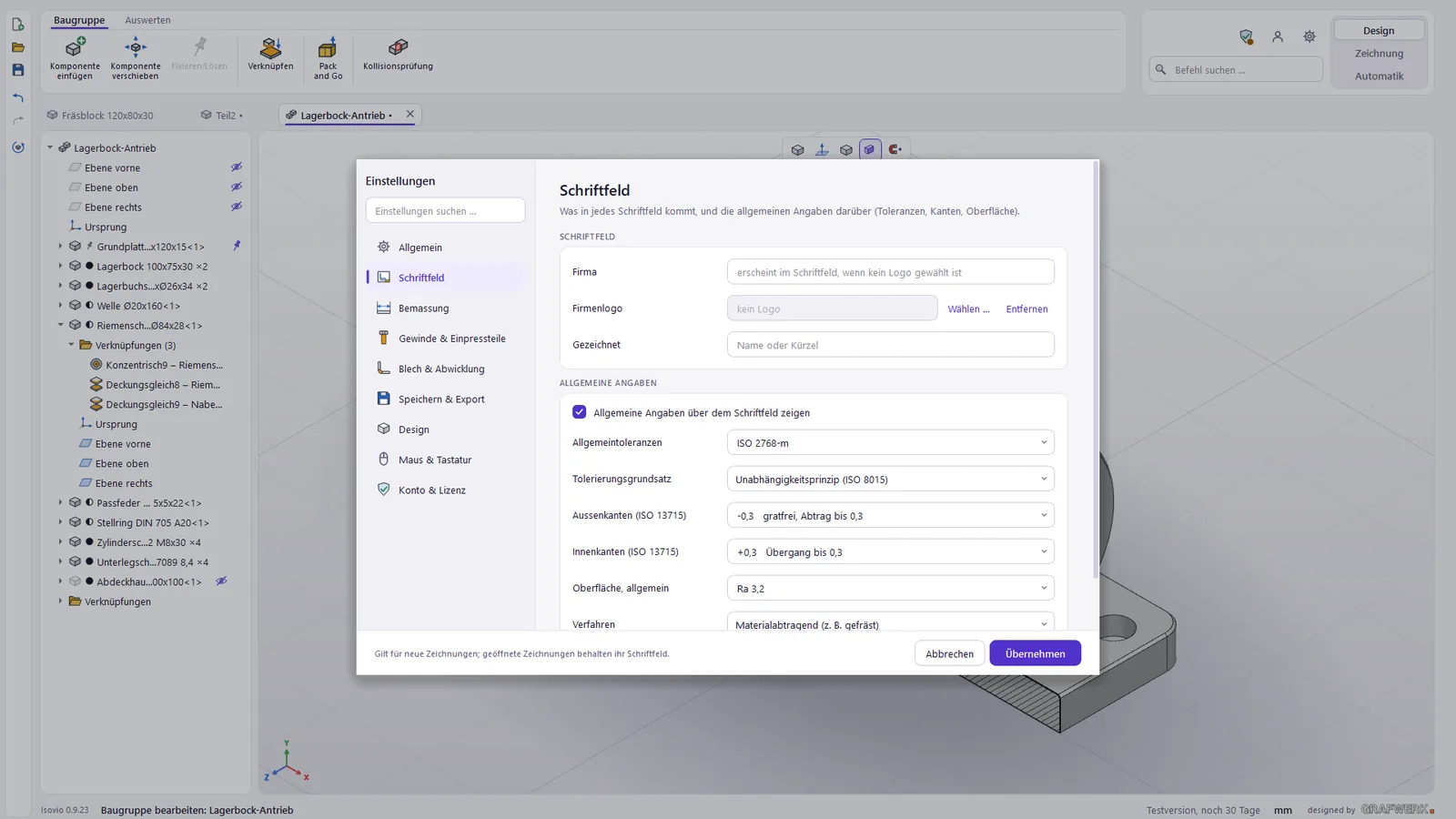

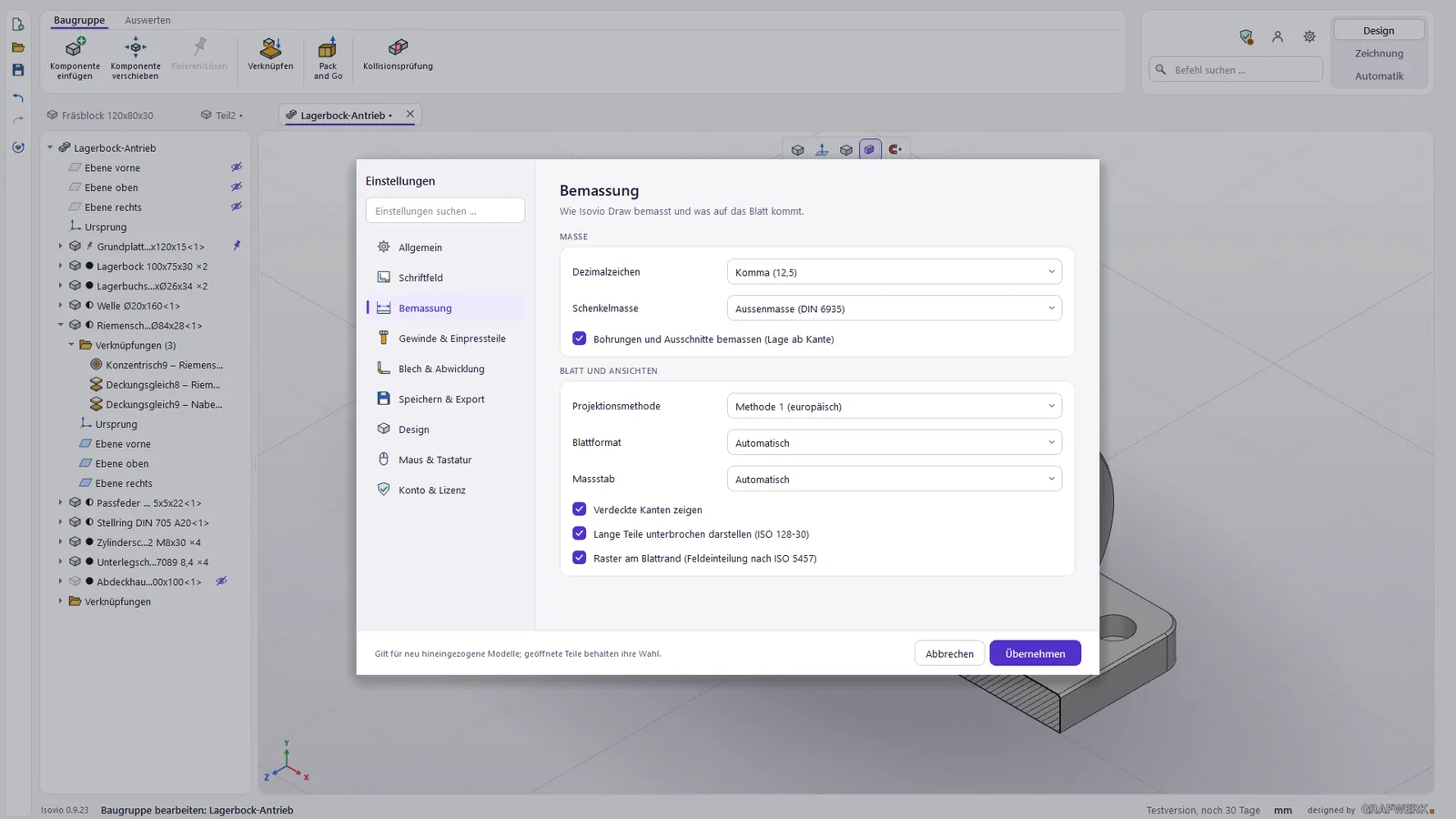

Firma, Logo und Schriftfeld stellen Sie einmal ein. Dazu die Bemassungsregeln und die Einstellungen für Maus und Tastatur.
Testen Sie Isovio an einem eigenen Teil.
30 Tage kostenlos, alle drei Bereiche inklusive Design, ohne Kreditkarte.
